Ei! Como fornecedor de aletas offset, tenho recebido muitas perguntas ultimamente sobre como projetar essas aletas para fluxos de alta velocidade. Então, pensei em compartilhar alguns dos meus insights nesta postagem do blog.
Compreendendo os princípios básicos das aletas de tira offset
Primeiramente, vamos falar um pouco sobre o que são Offset Strip Fins. Essas aletas são um tipo de aleta de trocador de calor amplamente utilizada em diversas aplicações, especialmente em sistemas de refrigeração de alto desempenho. Eles consistem em uma série de pequenas tiras deslocadas dispostas em um padrão específico. Este projeto aumenta a área de superfície disponível para transferência de calor, o que por sua vez melhora a eficiência do trocador de calor.
Quando se trata de fluxos de alta velocidade, o design das aletas de tiras offset torna-se ainda mais crucial. Fluxos de alta velocidade podem criar muita turbulência, o que pode melhorar ou atrapalhar o processo de transferência de calor. Então, precisamos projetar as aletas de uma forma que aproveite essa turbulência.
Principais considerações de projeto para fluxos de alta velocidade
1. Geometria da barbatana
A geometria das aletas de tira offset desempenha um papel importante no desempenho delas em fluxos de alta velocidade. O comprimento, largura e altura das aletas, bem como o espaçamento entre elas, devem ser considerados cuidadosamente.
- Comprimento da barbatana: Uma aleta mais longa pode fornecer mais área de superfície para transferência de calor. No entanto, em fluxos de alta velocidade, uma aleta muito longa pode causar queda excessiva de pressão. Então, precisamos encontrar um equilíbrio. Geralmente, para aplicações de alta velocidade, um comprimento de aleta de cerca de 5 a 10 mm é um bom ponto de partida, mas isso pode variar dependendo das condições específicas do fluxo.
- Largura da barbatana: A largura da aleta afeta o caminho do fluxo do fluido. Uma aleta mais larga pode criar mais resistência ao fluxo, enquanto uma aleta mais estreita pode não fornecer área de superfície suficiente. Uma largura de aleta típica para fluxos de alta velocidade está na faixa de 1 a 3 mm.
- Altura da barbatana: Aletas mais altas podem aumentar a área de transferência de calor, mas também aumentam a queda de pressão. Para fluxos de alta velocidade, uma altura de aleta de 2 a 5 mm é frequentemente usada.
- Espaçamento das barbatanas: O espaçamento entre as aletas é crítico. Se as aletas estiverem muito próximas umas das outras, o fluxo pode ficar restrito, levando a uma grande queda de pressão. Por outro lado, se as aletas estiverem muito afastadas, a eficiência da transferência de calor diminuirá. Um espaçamento de aletas de 1 a 3 mm é comumente usado em aplicações de alta velocidade.
2. Melhoria da Turbulência

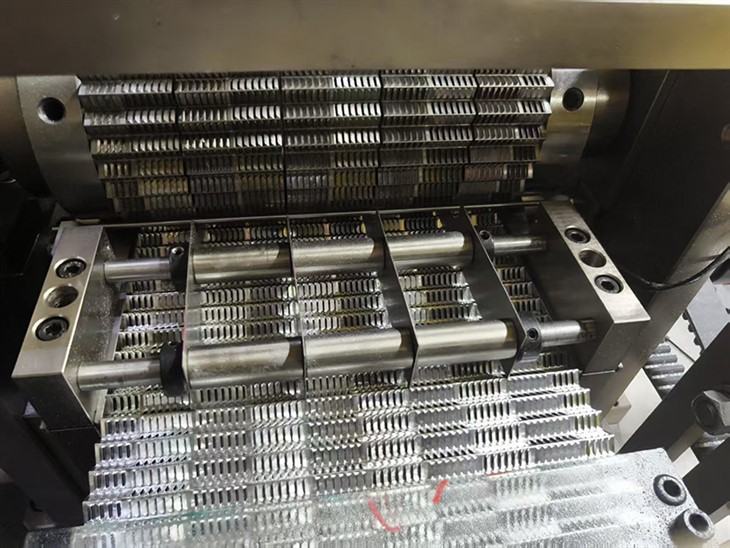

Como mencionei anteriormente, fluxos de alta velocidade criam turbulência. Podemos usar isso a nosso favor, projetando as aletas de uma forma que aumente a turbulência. Uma maneira de fazer isso é usando umBarbatana de veneziana Air Path. Essas aletas possuem pequenas venezianas que interrompem o fluxo e criam turbulência adicional, o que pode melhorar significativamente o coeficiente de transferência de calor.
Outra opção é usar umPlaca de barbatana de dente escalonada. Os dentes escalonados nessas aletas também ajudam a criar turbulência e melhorar a mistura do fluido, levando a uma melhor transferência de calor.
3. Seleção de materiais
O material das aletas Offset Strip também é importante, especialmente em fluxos de alta velocidade. O material precisa ter boa condutividade térmica para garantir uma transferência de calor eficiente. O alumínio é uma escolha popular porque tem uma condutividade térmica relativamente alta, é leve e resistente à corrosão. No entanto, em algumas aplicações onde é necessária maior resistência, pode-se utilizar cobre ou aço inoxidável.
Processo de projeto
1. Projeto Inicial
A primeira etapa do processo de design é definir os requisitos da aplicação. Isso inclui a vazão, a faixa de temperatura, os limites de queda de pressão e a taxa de transferência de calor desejada. Com base nesses requisitos, podemos começar com um projeto inicial das aletas Offset Strip. Podemos usar software de design auxiliado por computador (CAD) para criar um modelo 3D das aletas e simular o fluxo e a transferência de calor usando software de dinâmica de fluidos computacional (CFD).
2. Simulação de CFD
A simulação CFD é uma ferramenta poderosa para projetar aletas de tiras offset para fluxos de alta velocidade. Isso nos permite analisar os padrões de fluxo, distribuição de pressão e características de transferência de calor das aletas antes de serem fabricadas. Podemos usar os resultados da simulação para otimizar a geometria da aleta, como ajustar o comprimento, largura, altura e espaçamento da aleta.
3. Prototipagem e Teste
Assim que tivermos um design otimizado a partir da simulação CFD, podemos criar um protótipo das aletas Offset Strip. Podemos então testar o protótipo em um túnel de vento ou em um equipamento de teste de fluxo para medir o desempenho real das aletas. Os resultados do teste podem ser comparados com os resultados da simulação para validar o projeto. Se houver alguma discrepância, podemos fazer mais ajustes no design e repetir o processo.
Estudos de caso
Vamos dar uma olhada em alguns estudos de caso para ver como esses princípios de design são aplicados em aplicações do mundo real.
Estudo de caso 1: Intercooler automotivo
Em um intercooler automotivo, o ar de alta velocidade flui através das aletas Offset Strip para resfriar o ar comprimido do turboalimentador. O design das aletas precisa equilibrar a eficiência da transferência de calor e a queda de pressão. Usando umPlaca de barbatana hidroviáriapara criar as aletas, o fabricante conseguiu aumentar a turbulência e melhorar o coeficiente de transferência de calor. A geometria das aletas foi otimizada através de simulação CFD, resultando em uma melhoria significativa no desempenho do intercooler.
Estudo de caso 2: Sistema de resfriamento aeroespacial
Em um sistema de resfriamento aeroespacial, as aletas Offset Strip são usadas para resfriar os componentes eletrônicos. O fluxo de ar de alta velocidade na aeronave requer um projeto de aleta que possa lidar com o fluxo de alta velocidade sem causar queda excessiva de pressão. Usando uma combinação de aletas Air Path Louver e placas de aletas escalonadas, os projetistas conseguiram atingir uma alta taxa de transferência de calor, mantendo a queda de pressão dentro de limites aceitáveis.
Conclusão
Projetar aletas de tiras offset para fluxos de alta velocidade é um processo complexo, mas gratificante. Considerando cuidadosamente a geometria das aletas, melhorando a turbulência e selecionando o material certo, podemos criar aletas que proporcionam excelente desempenho de transferência de calor em aplicações de alta velocidade.
Se você estiver interessado em aprender mais sobre nossas aletas de tira offset ou tiver um requisito de design específico para sua aplicação de fluxo de alta velocidade, adoraria ouvir sua opinião. Sinta-se à vontade para entrar em contato comigo para uma consulta e vamos iniciar uma discussão sobre como podemos atender às suas necessidades.
Referências
- Incropera, FP e DeWitt, DP (2002). Fundamentos de transferência de calor e massa. Wiley.
- Kays, WM e Londres, AL (1998). Trocadores de calor compactos. McGraw-Hill.
